Ekvitermická regulácia

Ekvitermická regulácia je jednoduchá metóda výpočtu teploty vykurovacieho alebo chladiaceho média v primárnom okruhu v závislosti od vonkajšej teploty.

Ekvitermická regulácia

Ekvitermická regulácia je jednoduchá metóda výpočtu teploty vykurovacieho alebo chladiaceho média v primárnom okruhu v závislosti od vonkajšej teploty. Vo väčšine prípadov túto funkciu riadi kotol alebo tepelná pumpa.

Ak je tvar krivky nastavený správne, malo by byť možné dosiahnuť požadovanú teplotu v zónach s najchladnejším možným médiom (v režime vykurovania) alebo najteplejším možným médiom (v režime chladenia).

Nevýhodou tejto metódy je, že nemá zabudovaný mechanizmus automatickej korekcie. Ak teda ekvitermická krivka nie je nastavená správne, môže to viesť k nedostatočnému alebo nadmerne intenzívnemu vykurovaniu/chladeniu v zónach.

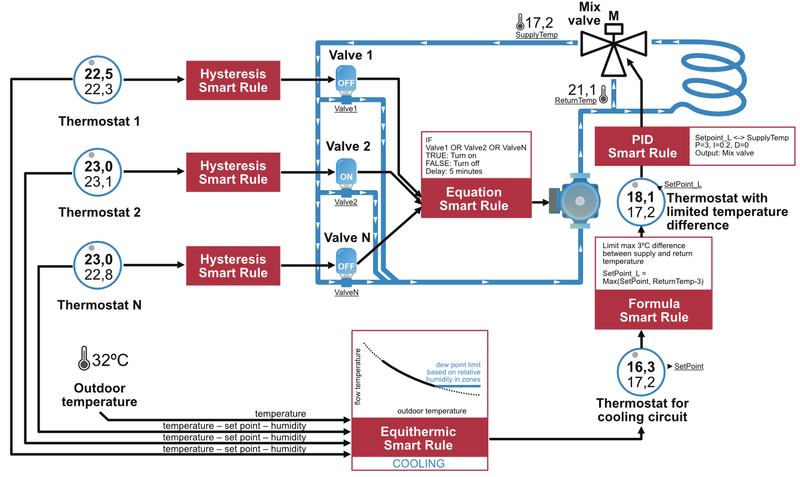

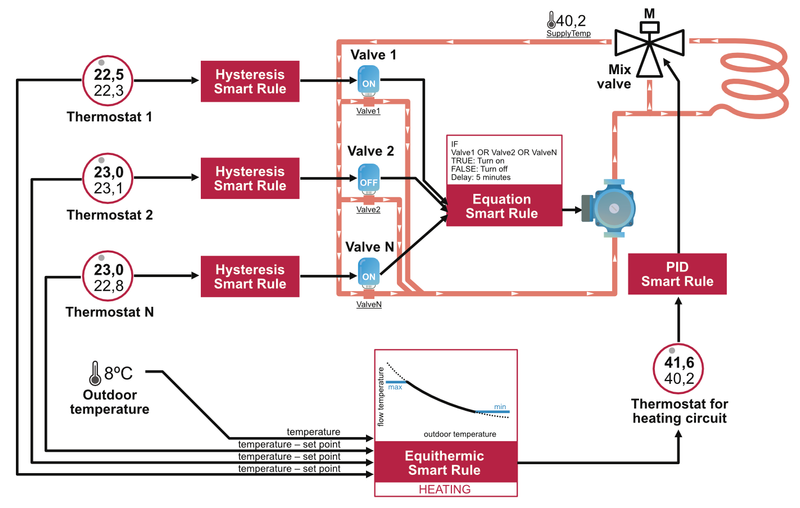

Regulácia vykurovania a chladenia

Aspekt	Kúrenie	Chladenie
Vstupy	- Vonkajšia teplota - Teploty zo zón	- Vonkajšia teplota - Teploty zo zón - Vlhkosť zo zón
Výstup	- Nastavená hodnota virtuálneho termostatu pre primárny okruh	- Nastavená hodnota virtuálneho termostatu pre primárny okruh
Limity	- Minimálna / Maximálna nastavená hodnota	- Minimálna / Maximálna nastavená hodnota - Rosný bod (Včasné varovanie) - Výpočet minimálnej nastavenej teploty na základe najvyššej relatívnej vlhkosti zo všetkých prepojených termostatov zón
Korekcia PID	❌	❌

Viac informácií o režimoch vykurovania/chladenia

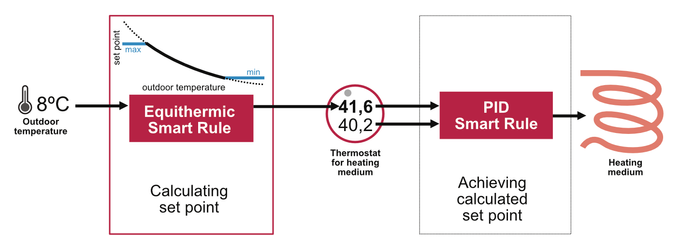

Ako sa vypočítava konečná nastavená hodnota

Ekvitermická krivka vracia teplotu prúdiacej vody na základe vonkajšej teploty. Uhol krivky, paralelný posun, teplotné limity a úpravy na základe údajov z termostatov ovplyvňujú konečný výsledok.

Sklon

Pre podlahové vykurovacie systémy sa bežne používajú hodnoty medzi 0.2 a 0.8. Nižšie hodnoty sú vhodnejšie pre kvalitnú izoláciu. Nasledujúca tabuľka zobrazuje výslednú nastavenú teplotu na základe vonkajšej teploty a uhla krivky:

Vonkajšia teplota

Sklon	-20°C	-15°C	-10°C	-5°C	0°C	5°C	10°C	15°C	20°C
0.2	33	32	32	30	29	27	24	22	20
0.4	42	40	38	36	33	30	27	24	20
0.6	50	48	45	41	37	33	29	25	20
0.8	59	56	52	47	42	37	31	26	20

Príklad: Ak je vonkajšia teplota 0ºC a uhol ekvitermickej krivky 0.6, výsledná nastavená teplota je 37ºC.

Paralelný posun krivky

Zvyšuje alebo znižuje krivku o definovanú hodnotu.

Príklad: Ak je nastavená teplota na základe uhla krivky 37ºC a paralelný posun nastavený na 4ºC, výsledná nastavená hodnota je 41ºC.

Úprava podľa požadovaných hodnôt z termostatov

Všetky termostaty zón, ktoré sú prepojené s ekvitermickým Priradené Smart rules , ovplyvňujú konečný výsledok.

	Kúrenie	Chladenie
Nastavená hodnota zo zón	Ekvitermická krivka sa posunie nahor, ak najvyššia nastavená hodnota termostatov zón je viac ako 22°C	Ekvitermická krivka sa posunie nadol, ak najnižšia nastavená hodnota termostatov zón je menej ako 22°C
Výsledok	Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najvyššia hodnota termostatu - 22)	Výsledná nastavená hodnota = Nastavená hodnota na základe uhla a paralelného posunu + Pomerná hodnota * (najnižšia hodnota termostatu - 22)
