Odporúčame použiť Modbus zbernicu na pripojenie elektromerov
Modbus zbernica ponúka podstatne viac informácií, ktoré sa dajú načítať z elektromera (okamžitý výkon, napätie, prúd, frekvencia, účinník, atď.) v porovnaní s impulzným meraním, ktoré poskytuje len informáciu o spotrebe energie.
Impulzné meranie je vhodnejšie pre iné typy meračov:
- Vodomery
- Plynomery
- Iné merače, ktoré nepodporujú Modbus komunikáciu
Elektrické vedenie

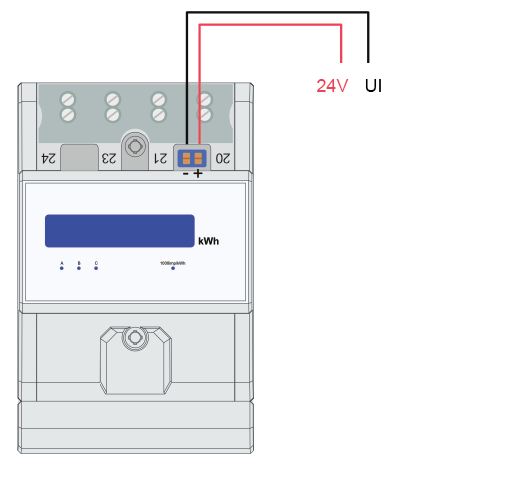

Elektromer počítadla impulzov musí byť pripojený k ľubovoľnému digitálnemu vstupu TapHome. Kábel je +24V, biely je pripojený priamo na vstup (napr. modrá do +24V, biela do UI1).
Konfigurácia digitálneho vstupu

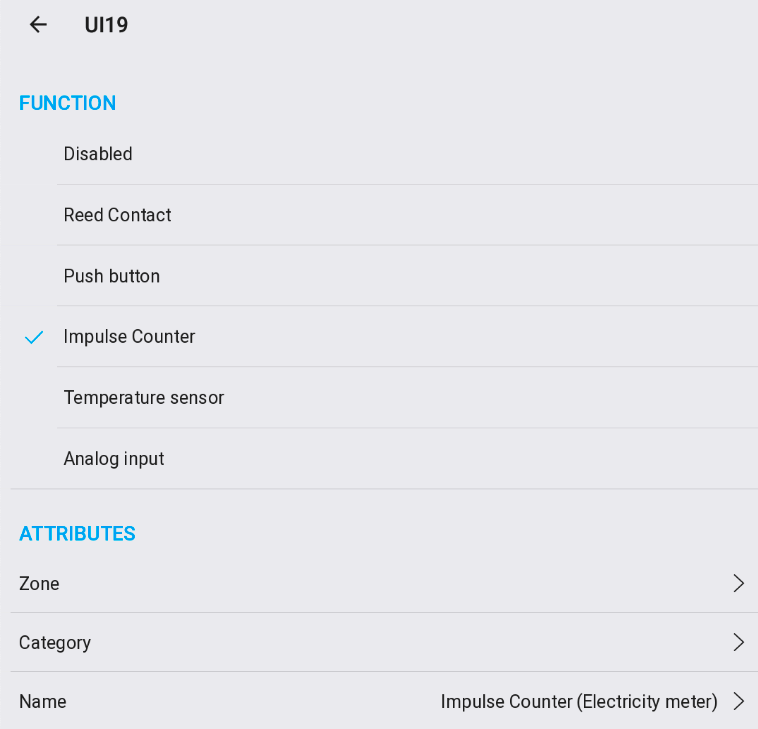

Vstup musí byť nastavený ako počítadlo impulzov: “Zariadenia -> otvorte príslušné zariadenie (napr. UI - univerzálny vstup)”
Konfigurácia virtuálneho zariadenia

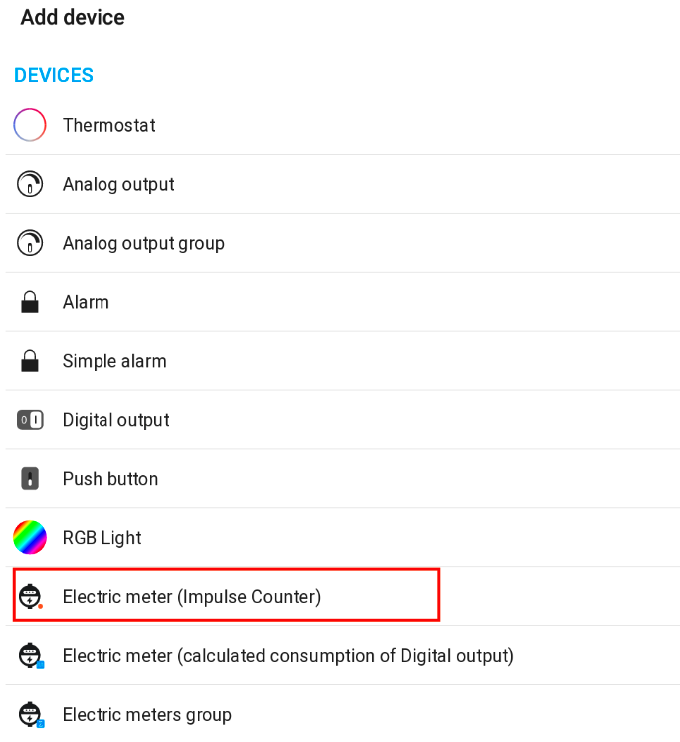

Definujte virtuálne zariadenie „Elektromer (počítadlo impulzov)" v Nastavenia → Virtuálne zariadenia → Pridať nové virtuálne zariadenie
Prepojenie virtuálneho zariadenia so skutočným elektromerom

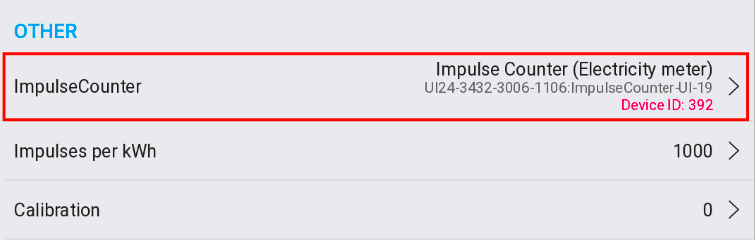

Nový virtuálny elektromer musí byť nakonfigurovaný a prepojený so skutočným snímačom elektromera (príslušný vstup):
- Nastavenia zariadenia → Počítadlo impulzov → zvoľte Elektromer je už pripojený
- Počet impulzov na kWh sú štandardne nastavené na 1000, ale môžu byť zmenené
- Kalibrácia je nastavená, ak elektromer už zobrazuje namerané hodnoty
Konečný výsledok
Widget

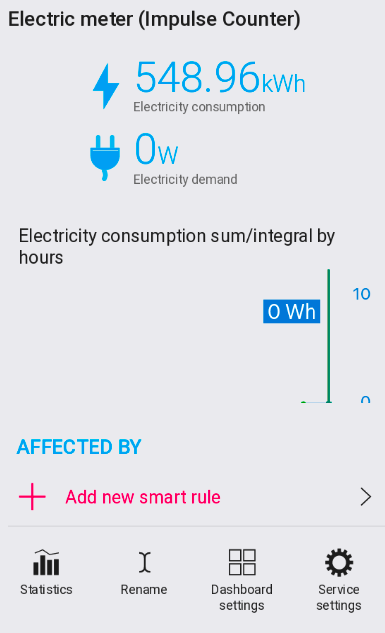

Detail
Dôležité poznámky:
- Celková spotreba je možné kalibrovať v časti Servisné nastavenia → Zariadenie → Kalibrácia
- Odber zobrazuje 5-minútový priemer, aby sa predišlo rušeniu
