System alarmowy Jablotron 100 zapewnia bramę RS485 do bezpiecznego połączenia z systemami stron trzecich.
Uwaga: Protokół komunikacyjny zdefiniowany przez Jablotron nie ma ochrony przed kolizjami pakietów. Oznacza to, że gdy TapHome odczytuje stan czujnika i w tym samym momencie Jablotron wysyła informacje (np. aktywowany alarm, rozłączony czujnik magnetyczny itp.), obie wiadomości mogą zostać bezpowrotnie utracone. Dlatego nie można zagwarantować 100% pewności transmisji danych. Całe połączenie należy traktować wyłącznie jako informacyjne. TapHome okresowo próbuje synchronizować aktualne stany czujników, co może powodować opóźnienia.
Uwaga: Podczas komunikacji z urządzeniem Jablotron TapHome musi dzielić wiadomości na kilka krótszych (maks. 100 bajtów), co może powodować opóźnienie w wyświetlaniu stanu czujników. Zalecamy zatem używanie wyjść PG tylko do przekazywania informacji, które muszą być dostarczone jak najszybciej, i nieprzekraczanie liczby 30 wejść/wyjść PG.
OSTRZEŻENIE: W jednostce Jablotron należy wyłączyć możliwość dezaktywacji alarmu dla kont użytkowników. Z powodu błędu w protokole komunikacyjnym system Jablotron uznaje jakąkolwiek próbę komunikacji za automatyczne wyłączenie alarmu, jeśli nie jest to wyraźnie zabronione.
Jednostka sterująca TapHome Core zapewnia 3 terminale dla urządzeń TapHome Bus lub innych urządzeń opartych na RS485. Dzięki obsłudze protokołu Jablotron TapHome może odczytywać i zapisywać wartości w systemie alarmowym Jablotron 100.
Instrukcja krok po kroku

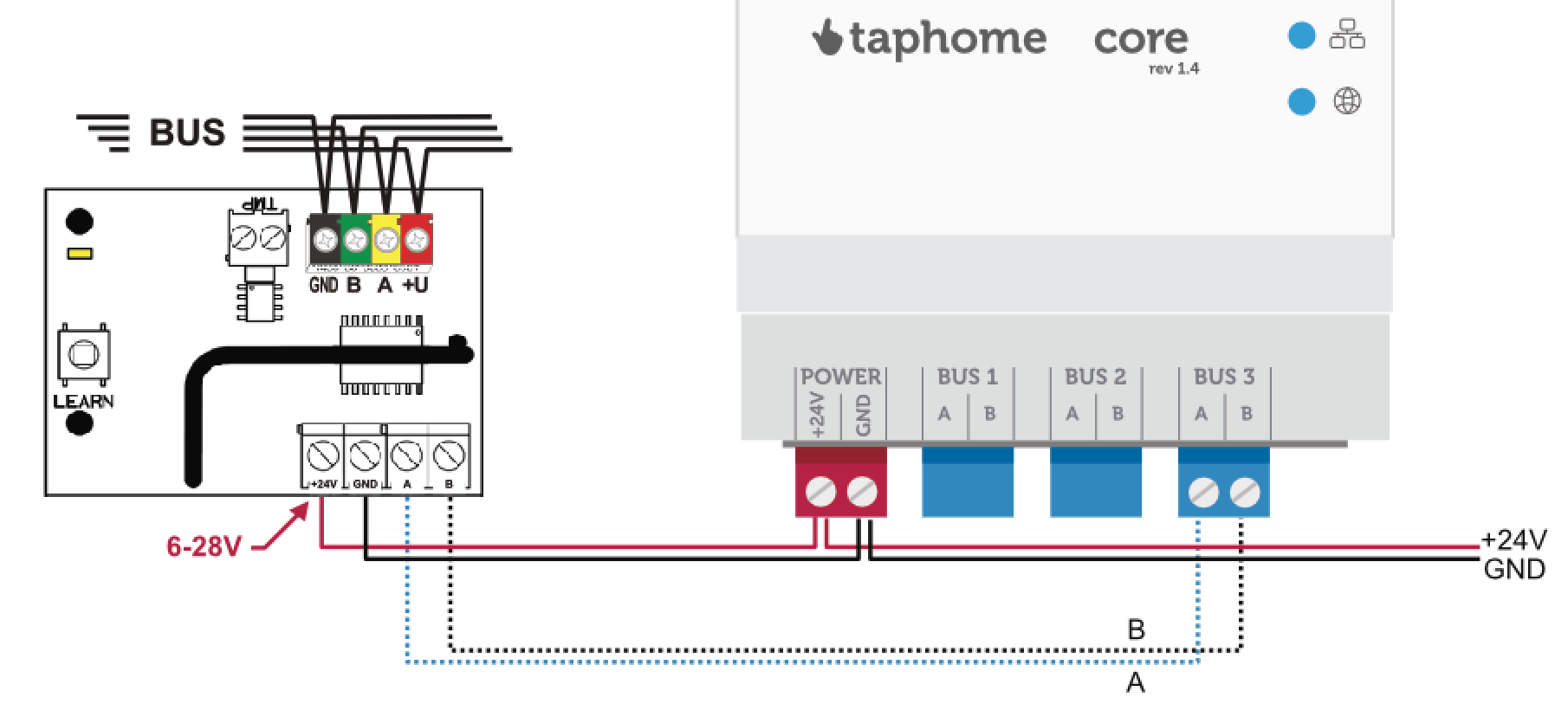

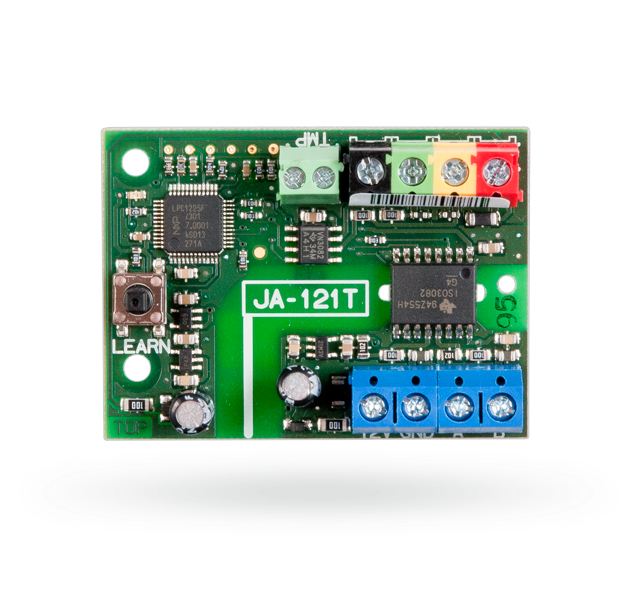

Połącz JA-121T z TapHome Core.
Info: JA-121T zapewnia galwaniczne oddzielenie, więc uziemienia (GND) zasilaczy Jablotron i TapHome nie powinny być ze sobą połączone.
-
Otwórz Ustawienia → Sprzęt :
a. Wyłącz Terminal 3 w TapHome Bus → Terminale
b. + Dodaj nowy interfejs → Jablotron -
Otwórz Ustawienia → Sprzęt → Jablotron :
a. Włącz Terminal 3
b. Wprowadź hasło do systemu Jablotron, na przykład w formacie 1 * 2345, gdzie 1 to zewnętrzne ID użytkownika, a 2345 to hasło (lub inny format, którego używasz). To hasło musi być utworzone w systemie Jablotron. -
Zaprogramuj wyjścia PG w systemie Jablotron. Aby na przykład czujnik ruchu zareagował natychmiast, odpowiednie wyjście PG musi być skonfigurowane w Jablotronie.
Typowe zastosowania:- Zabezpieczony stan domu, aby można było odpowiednio ustawiać żaluzje, ogrzewanie, chłodzenie i wentylację
- Czujnik ruchu włącza światło na korytarzu w nocy
- Okna w strefie służą do wysyłania powiadomień push przy wychodzeniu z domu z otwartymi oknami
-
W Ustawienia zaawansowane każdego wyjścia PG możesz zdefiniować jego typ urządzenia, a także edytować ikonę i konfigurację.

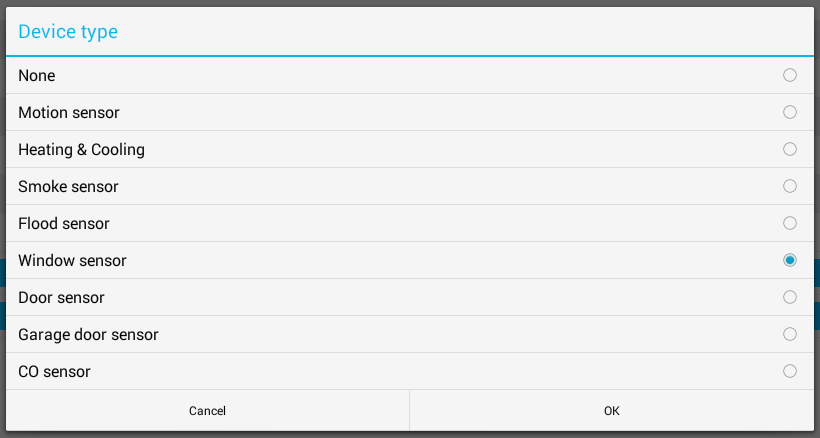

a. Typy urządzeń tylko do odczytu dla kontaktów magnetycznych (Reed)

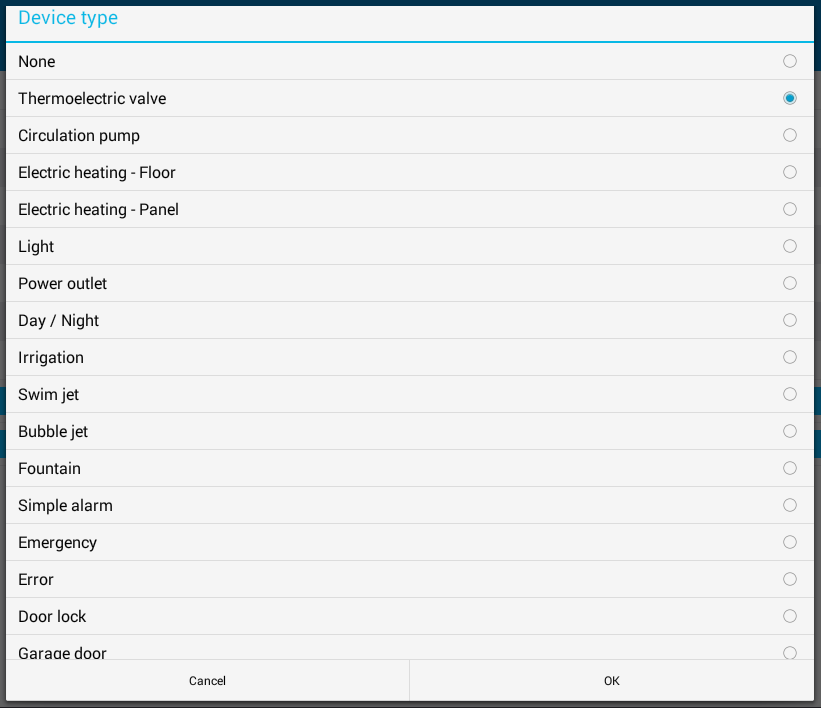

b. Typy urządzeń do odczytu/zapisu dla przełączników
Ostrzeżenie: Nie można łączyć bramy Jablotron (Jablotron Gateway) z żadnym innym urządzeniem na tym samym terminalu magistrali RS485. Wszystkie terminale pracują w standardzie RS485, ale zapewniają wyłącznie kompatybilność elektryczną, a nie kompatybilność na poziomie danych.
