Klimatyzacja LG przez TapHome (PI-485 i LGAP)

Przewodnik integracyjny dla klimatyzatorów LG z TapHome przy użyciu karty komunikacyjnej PI-485 i protokołu LGAP poprzez połączenie RS485. Obsługuje wiele jednostek split z pełnymi możliwościami sterowania.

TapHome obsługuje bezpośrednią komunikację przez RS485 (terminal BUS 1, BUS 2 lub BUS 3) z jednostkami zewnętrznymi klimatyzatorów LG i jednostkami split LG. Dzieje się to za pomocą karty komunikacyjnej LG PI-485 oraz protokołu LGAP.

LG PI-485 Card
  • Komunikacja przez połączenie RS485 (Bus).
  • Kilka jednostek split może być w pełni obsługiwanych z TapHome przy minimalnych kosztach dodatkowych.
  • PI-485 jest dostarczana bezpośrednio przez dostawcę LG.

Każdą jednostką split można sterować oddzielnie:

  • Włącz/Wyłącz
  • Tryb pracy (Chłodzenie, Osuszanie, Tylko wentylator, Auto, Ogrzewanie)
  • Termostat (temperatura zadana, temperatura rzeczywista)
  • Prędkość wentylatora (Niska, Średnia, Wysoka, Auto)
  • Regulacja kąta żaluzji (Włączone, Wyłączone)

Kompatybilność

Linia produktów klimatyzacyjnych LG PI-485 wbudowany PI-485 można dodać
Multi V 3
Multi FDX
Multi MU3 i wyższe (np. MU3M25)
Split 18 i wyższe
Multi MU2 (np. MU2M15, MU2M16, MU2M17)

Wymagania

Okablowanie

Podłączenie karty PI-485 do zewnętrznej jednostki kondensacyjnej

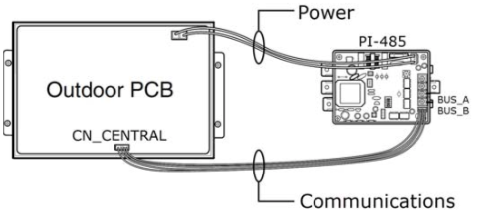

PI-485 Wiring Diagram
  1. Wyłącz zasilanie systemu.
  2. Podłącz CN_OUT na PI‐485 do CN_CENTRAL na PCB jednostki zewnętrznej (ODU).
  3. Podłącz BUS_A i BUS_B na PI‐485 do LG Central Controller lub Gateway.
  4. Wybierz właściwą konfigurację przełączników DIP: 1 i 4 WŁĄCZONE, wszystkie pozostałe WYŁĄCZONE.
  5. Podłącz CN_PWR na PI‐485 do zasilania PCB jednostki zewnętrznej.
  6. Przywróć zasilanie systemu.

Upewnij się, że karta PI-485 działa prawidłowo

PI-485 LED Indicators

Czerwona dioda LED

  • Dioda LED miga tyle razy, ile jest podłączonych jednostek wewnętrznych, a następnie gaśnie.
  • Proces ten powtarza się co 3 minuty.

Dioda LED pomarańczowa i żółta

  • Dioda LED miga w sposób ciągły.

Zielona dioda RS485

  • Dioda LED miga, gdy PI-485 odbiera dane z centralnego kontrolera.

Więcej szczegółów znajdziesz w instrukcji instalacji LG PI-485: LG-PI485-Manual.pdf

Podłączenie PI-485 z TapHome

Jedna lub więcej kart PI-485 może być podłączona do terminala TapHome BUS. Ta linia komunikacyjna nie może być łączona z urządzeniami TapHome Bus ani z urządzeniami Modbus RTU.

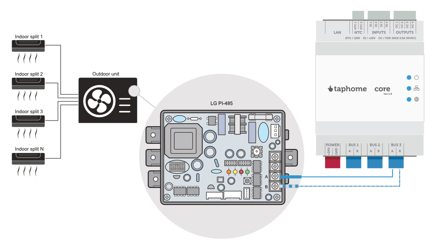

TapHome Connection Diagram

Konfiguracja

Nadawanie adresów jednostkom LG Split

Włącz jednostkę wewnętrzną split. Aby ustawić jej unikalny adres identyfikacyjny, użyj kombinacji przycisków na pilocie podczerwieni.

Wyjmij baterię z pilota zdalnego sterowania. Jednocześnie przytrzymaj przycisk “FAN SPEED” i ponownie włóż baterię. Gdy wejdziesz w tryb konfiguracji adresu, na wyświetlaczu pojawią się dwie cyfry i adres można zmienić, naciskając przyciski TEMPERATURE UP / DOWN. Potwierdź wybór przyciskiem “POWER”.

Należy pamiętać, że adres jednostki LG ustawiany z pilota jest liczbą szesnastkową, podczas gdy w konfiguracji TapHome jest to liczba dziesiętna. Np. liczba 0A ustawiona w LG odpowiada liczbie 10 w TapHome, a liczba 10 w LG odpowiada liczbie 16 w TapHome.

Remote Control Address Configuration

Definiowanie interfejsu LG w TapHome

Otwórz Settings → Hardware → TapHome Bus → Terminals i wyłącz jeden terminal BUS, aby móc użyć go do komunikacji z LG.

Przejdź do Settings → Hardware → Dodaj nowy interfejs → LGAC

TapHome LGAC Interface Configuration

Dodaj jednostki split z odpowiednimi adresami.
