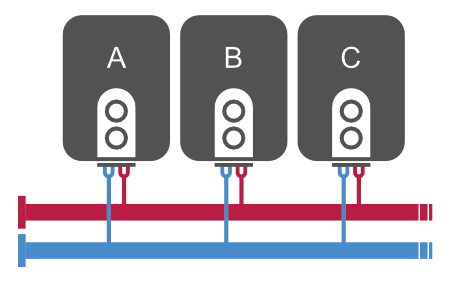

Utilizza questa impostazione se vuoi raggiungere la temperatura desiderata del circuito idraulico utilizzando due o più caldaie collegate in cascata.
Nell’esempio di scenario mostreremo la configurazione per 3 caldaie che possono essere controllate tramite uscite digitali.
Preparazione
Dovresti avere già definite le seguenti apparecchiature:
- Termostato con misurazione della temperatura dell’acqua di ritorno sulla tubazione
Uscite digitali per ogni caldaia
- Caldaia A
- Caldaia B
- Caldaia C
Uscita analogica virtuale
Questa uscita sarà utilizzata come variabile per calcolare la potenza termica totale.
Configurazione di base
Crea una Smart Rule di tipo regolatore PID della temperatura, che calcolerà l’uscita totale in base alla differenza tra il valore impostato del termostato e la temperatura attuale.
| Dispositivo di ingresso | → Regola Smart → | Dispositivo di uscita |
|---|---|---|
| Termostato | → Regolatore PID → P = 2, I = 0.2, D = 0 | Uscita totale |
In base all’intervallo dell’uscita totale si attiveranno 3 (o più) caldaie.
Configurazione per la modalità in cui la priorità delle caldaie è: Caldaia A → Caldaia B → Caldaia C
| Dispositivo di ingresso | → Regola Smart → Equazione | Dispositivo di uscita | Condizione limitante |
|---|---|---|---|
| <1% | – | – | – |
| >1% | Se l’uscita totale è > 0.01 VERO: Attiva Caldaia A FALSO: Disattiva Caldaia A |
Caldaia A | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
| >45% | Se l’uscita totale è > 0.45 VERO: Attiva Caldaia B FALSO: Disattiva Caldaia B |
Caldaia B | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
| >90% | Se l’uscita totale è > 0.90 VERO: Attiva Caldaia C FALSO: Disattiva Caldaia C |
Caldaia C | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
Una serie analoga di Smart Rule dovrebbe essere applicata con una condizione limitante per la Priorità B e la Priorità C.
Rotazione delle caldaie
Per garantire un utilizzo uniforme delle caldaie è necessario impostare una configurazione aggiuntiva.
Creazione di un interruttore a più valori
Definire N+1 stati, dove N è il numero di caldaie.
L’ultimo stato può essere definito come Riscaldamento inattivo, il che significa che il sistema non riscalda.
Nome: Priorità delle caldaie
Stati:
- Priorità A (Caldaia A → Caldaia B → Caldaia C)
- Priorità B (Caldaia B → Caldaia C → Caldaia A)
- Priorità C (Caldaia C → Caldaia A → Caldaia B)
- Riscaldamento inattivo
Creazione del sequenziatore Smart Rule
Questo sequenziatore ruoterà le priorità nel seguente modo:
A → B → C → A → …
| Dispositivo di ingresso | → Regola Smart → | Dispositivo di uscita |
|---|---|---|
| Pulsante virtuale per avviare il sequenziatore | Sequenziatore | Priorità delle caldaie |
| Fase 1: Priorità A (durata: 18 ore) | ||
| Fase 2: Priorità B (durata: 18 ore) | ||
| Fase 3: Priorità C (durata: 18 ore) | ||
| ✅ Ruotare la sequenza |
Definisci una serie indipendente di Smart Rule limitate per ogni priorità delle caldaie.
Consulta le Smart Rule per la Priorità A nella tabella sottostante:
| Dispositivo di ingresso | → Regola Smart → Equazione | Dispositivo di uscita | Condizione limitante |
|---|---|---|---|
| <1% | – | – | – |
| >1% | Se l’uscita totale è > 0.01 VERO: Attiva Caldaia A FALSO: Disattiva Caldaia A |
Caldaia A | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
| >45% | Se l’uscita totale è > 0.45 VERO: Attiva Caldaia B FALSO: Disattiva Caldaia B |
Caldaia B | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
| >90% | Se l’uscita totale è > 0.90 VERO: Attiva Caldaia C FALSO: Disattiva Caldaia C |
Caldaia C | Tipo: Interruttore a più valori La regola funziona solo se la Priorità delle caldaie è impostata su Priorità A |
Una serie analoga di Smart Rule dovrebbe essere applicata con una condizione limitante per la Priorità B e la Priorità C.
