TapHome KNX Gateway utilizza un componente KNX di Weinzierl chiamato BAOS. Il gateway è elencato in ETS con il nome Weinzierl. BAOS è certificato KNX.
1. Importazione del database dei prodotti
Scaricare il database dei prodotti da questa pagina.
Aprire ETS 5 → Cataloghi → importare il database prodotti Weinzierl dall’archivio scaricato.
2. Aggiungere il modulo BAOS all’installazione

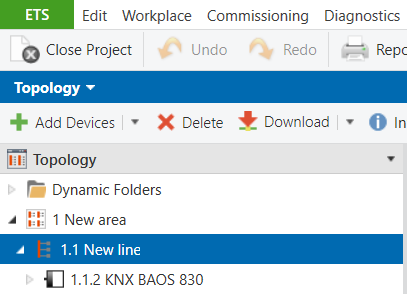

Passare alla vista Topologia nel progetto ETS:
Nel catalogo del produttore, selezionare Weinzierl e individuare il modulo KNX BAOS 832. Inserire il modulo nell’area e sulla linea opportune.
3. Configurare i Punti Dati BAOS

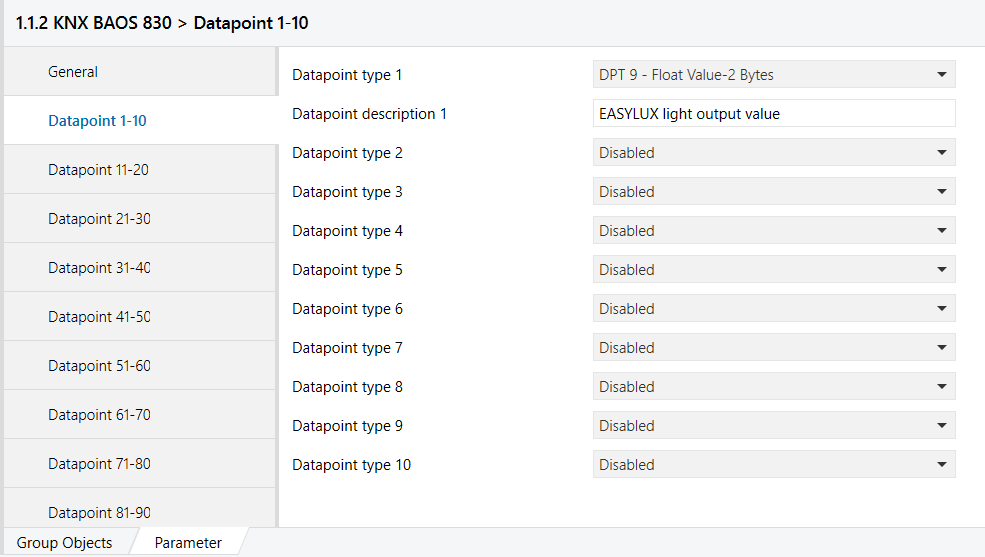

Selezionare il modulo BAOS e passare ai suoi parametri. Scegliere il primo gruppo di punti dati 1-10, selezionare il tipo di punto dati 1.
Tipi di punti dati supportati da BAOS con i dispositivi TapHome associati o variabili
| Etichetta in BAOS | Tipo di Punto Dato | Usato dai Dispositivi Virtuali TapHome | Usato dalle Variabili Virtuali TapHome | Commento |
|---|---|---|---|---|
| DPT 1 | 1 Bit, Booleano | ✓ | ✓ | |
| DPT 2 | 2 Bit, Controllo | ✗ | ✓ | |
| DPT 3 | 4 Bit, Dimmerazione, Tende | ✗ | ✓ | |
| DPT 4 | 8 Bit, Set di caratteri | ✓ | ✓ | |
| DPT 5 | 8 Bit, Valore non firmato | ✓ | ✓ | |
| DPT 6 | 8 Bit, Valore firmato | ✓ | ✓ | |
| DPT 7 | 2 Byte, Valore non firmato | ✓ | ✓ | |
| DPT 8 | 2 Byte, Valore firmato | ✓ | ✓ | |
| DPT 9 | 2 Byte, Valore in virgola mobile | ✓ | ✓ | |
| DPT 10 | 3 Byte, Tempo | ✗ | ✗ | Implementare data e ora da KNX in TapHome non ha senso. TapHome ha il proprio motore interno di data e ora. |
| DPT 11 | 3 Byte, Data | ✗ | ✗ | |
| DPT 12 | 4 Byte, Valore non firmato | ✓ | ✓ | |
| DPT 13 | 4 Byte, Valore firmato | ✓ | ✓ | |
| DPT 14 | 4 Byte, Valore in virgola mobile | ✓ | ✓ | |
| DPT 15 | 4 Byte, Accesso | ✗ | ✓ | |
| DPT 16 | 14 Byte, Stringa | ✗ | ✗ | Funzionalità pianificata, in arrivo |
| DPT 17 | 1 Byte, Numero di scena | ✗ | ✓ | |
| DPT 18 | 1 Byte, Controllo scena | ✗ | ✓ |
4. Configurare i flag di comunicazione
Passare a Oggetti di Gruppo, fare clic con il tasto destro sul punto dati e scegliere Proprietà.
Per i Punti Dati che invieranno informazioni a TapHome

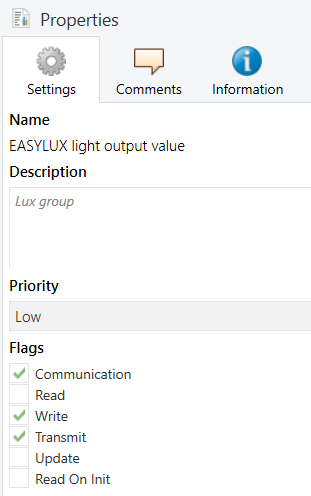

Per i punti dati che invieranno informazioni a TapHome (punti dati che saranno scritti solo da TapHome), selezionare le opzioni Comunicazione, Scrivi, Trasmetti:
Per i Punti Dati che riceveranno informazioni da TapHome

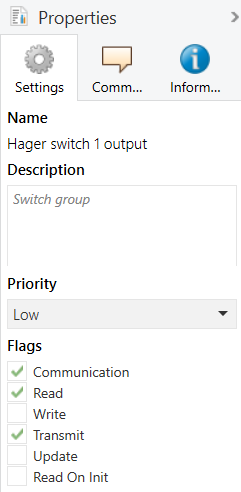

Per i punti dati che riceveranno comunicazione da TapHome (punti dati che saranno solo letti da TapHome), selezionare le opzioni Comunicazione, Lettura, Trasmetti:
5. Configurare gli Indirizzi di Gruppo

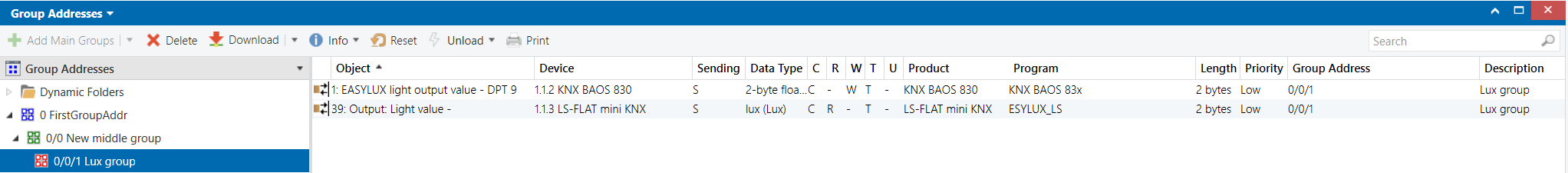

Passare alla vista Indirizzi di Gruppo e collegare ciascun punto dati BAOS all’indirizzo di gruppo appropriato:
6. Scaricare la configurazione sulla scheda gateway KNX
Collegare la scheda gateway KNX al bus KNX. Premere il pulsante Learn sul gateway (l’indicatore LED verde si accenderà) e poi eseguire un download completo da ETS.
Per scaricare: fare clic con il tasto destro sul dispositivo gateway → Download → Download completo.
