Pokud je teplota topného prvku měřena, je možné zvýšit stabilitu topného systému pomocí dvou propojených PID Smart pravidel (tj. kaskádové PID regulace).
Srovnání s jednoduchou hysterézní regulací:
| Kaskádová PID regulace | Hysteréza |
|---|---|
| ✅ plynulá, kontinuální regulace | ✅ rychlý start |
| ❌ pomalý start | ❌ oscilující regulace |

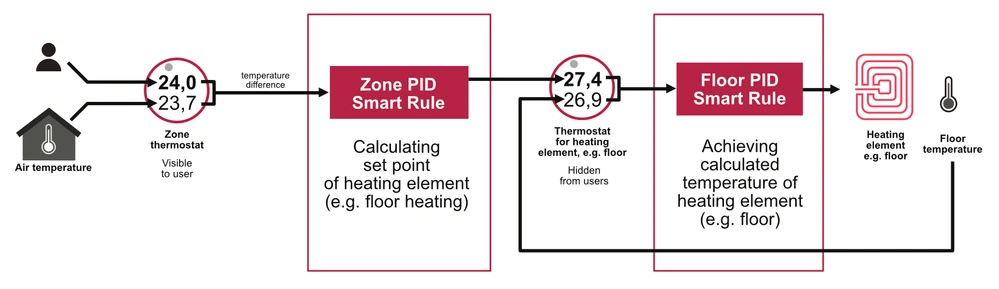

Příklad použití kaskádové PID regulace při řízení podlahového vytápění, kde se měří teplota pod podlahou a teplota v místnosti.
| Parametr | Zónové PID Smart pravidlo | Podlahové PID Smart pravidlo |
|---|---|---|
| Výstupní akční člen | Termostat pro topný prvek 0 % … 19 °C 100 % … 28 °C |
Spínací (relé), 15minutové spínací období |
| Limitní teplota | Volitelné: 10 °C–30 °C (výchozí), lze upravit v servisních nastaveních zónového termostatu | Volitelné: snímač teploty podlahy, maximální teplota 28 °C |
[POZNÁMKA] Maximální teplota podlahy povolená hygienickými normami je 28 °C, avšak pro topné účely je možné použít o několik stupňů vyšší teplotu (např. 36 °C), protože snímač měří teplotu pod povrchem podlahy.
