Podporované komunikační vrstvy
Systém podporuje tři odlišné protokoly:
- Modbus RTU přes RS485 (přístupný přes svorky BUS 1, BUS 2 nebo BUS 3)
- Modbus ASCII přes RS485 (přístupný přes svorky BUS 1, BUS 2 nebo BUS 3)
- Modbus TCP (přes ethernet, připojení k lokální IP adrese nebo přes VPN)
Postup nastavení
Konfigurace se skládá ze tří hlavních kroků:
-
Přejděte do Nastavení → Zpřístupnit zařízení a vyberte Přidat rozhraní. Zvolte Modbus RTU, Modbus ASCII nebo Modbus TCP.
-
Definujte komunikační vlastnosti:
- Pro Modbus RTU nebo ASCII: Nakonfigurujte Svorku (BUS 1, BUS 2 nebo BUS 3), Přenosovou rychlost (baud), Paritu, Počet datových bitů, Počet stop bitů
- Pro Modbus TCP: Nastavte TCP port (IP adresa se konfiguruje samostatně pro každé zařízení)
-
Přidejte zařízení ke zpřístupnění:
- Každé zařízení zobrazuje stručný přehled toho, jak k němu mohou externí systémy přistupovat

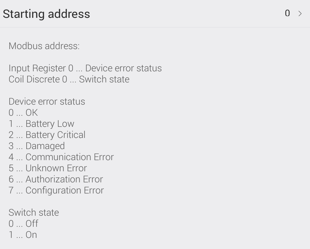

Příklad: Konfigurace zařízení Switch
Použití Modbus TCP pro systémovou integraci
Simply Modbus poskytuje komplexní dokumentaci protokolu. Mnoho open-source knihoven umožňuje integraci TapHome s externími systémy:
- NModbus4 - Implementace protokolu Modbus v C# GitHub
- libmodbus - Multiplatformní knihovna pro Linux, Mac OS X, FreeBSD, QNX, Windows GitHub
- pymodbus - Kompletní implementace protokolu Modbus v Pythonu GitHub
- digitalpetri/modbus - Vysoce výkonná implementace v Javě GitHub
- goburrow/modbus - Vysoce spolehlivá implementace v Go GitHub
- node-modbus-tcp - Node.js Modbus TCP/IP
Ladění spojení Modbus RTU
Využití RS485 na fyzické vrstvě umožňuje paralelní monitorování. Zvažte připojení standardního USB–RS485 převodníku k počítači, abyste mohli zobrazit komunikaci během integračních prací.
Doporučené nástroje:
