Modbus

Více elektroměrů na 1 sběrnici

Konfigurace více elektroměrů připojených k jedné Modbus RTU sběrnici

Kroky pro konfiguraci elektroměrů

  1. Zrušte přiřazení sběrnicového terminálu

    • Přejděte na Nastavení → Hardware → TapHome Bus.
    • Zrušte přiřazení sběrnicového terminálu, ke kterému jsou elektroměry připojeny.

  2. Přidat nové rozhraní

    • Přejděte na Nastavení → Hardware → Přidat nové rozhraní → Modbus RTU.
    • Přejděte na Přidat ze šablony , vyhledejte svůj elektroměr a vyberte Přidat .

  3. Přiřaďte terminál

    • Otevřete detaily měřiče.
    • V horní liště přejděte na Terminály a přiřaďte Bus1, Bus2 nebo Bus3.

  4. Připojte měřiče jeden po druhém

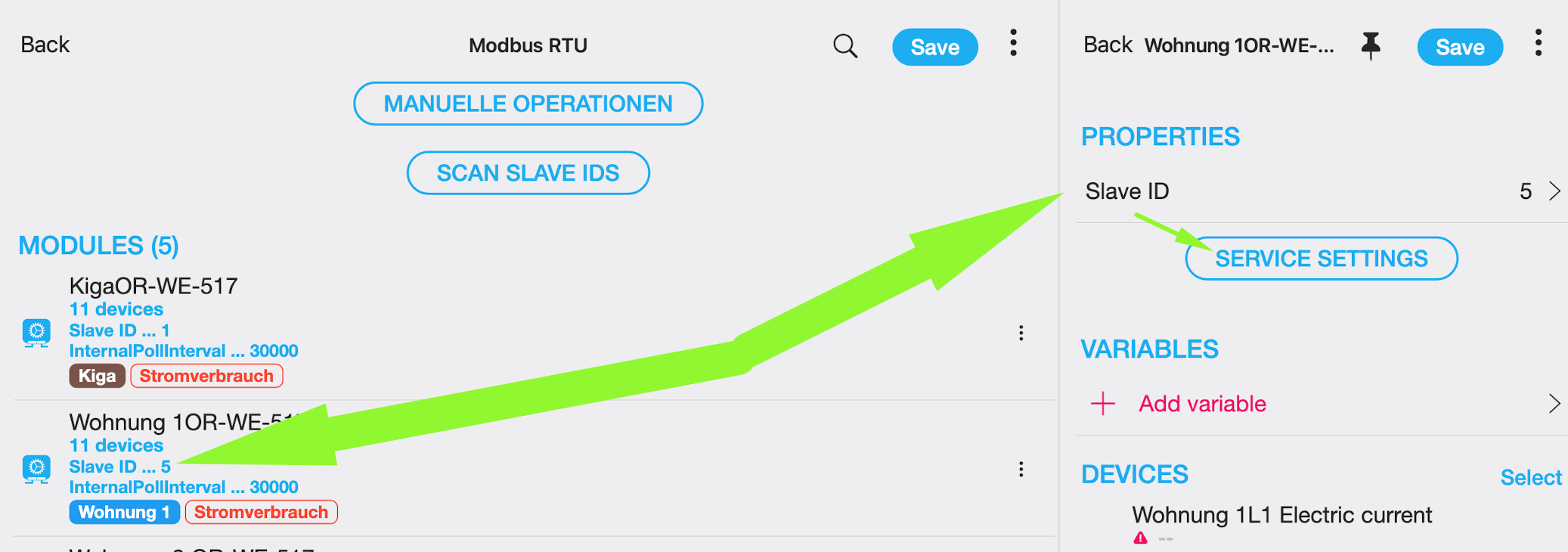

    • Nezapojte všechny měřiče najednou, začněte s prvním měřičem. 1.png

  5. Prvnímu měřiči přiřaďte vyšší Slave ID

    • Vyhněte se nastavení Slave ID na 1 (výchozí hodnota při koupi).
    • Příklad: Pokud máte 5 měřičů, nastavte Slave ID prvního měřiče na 5.

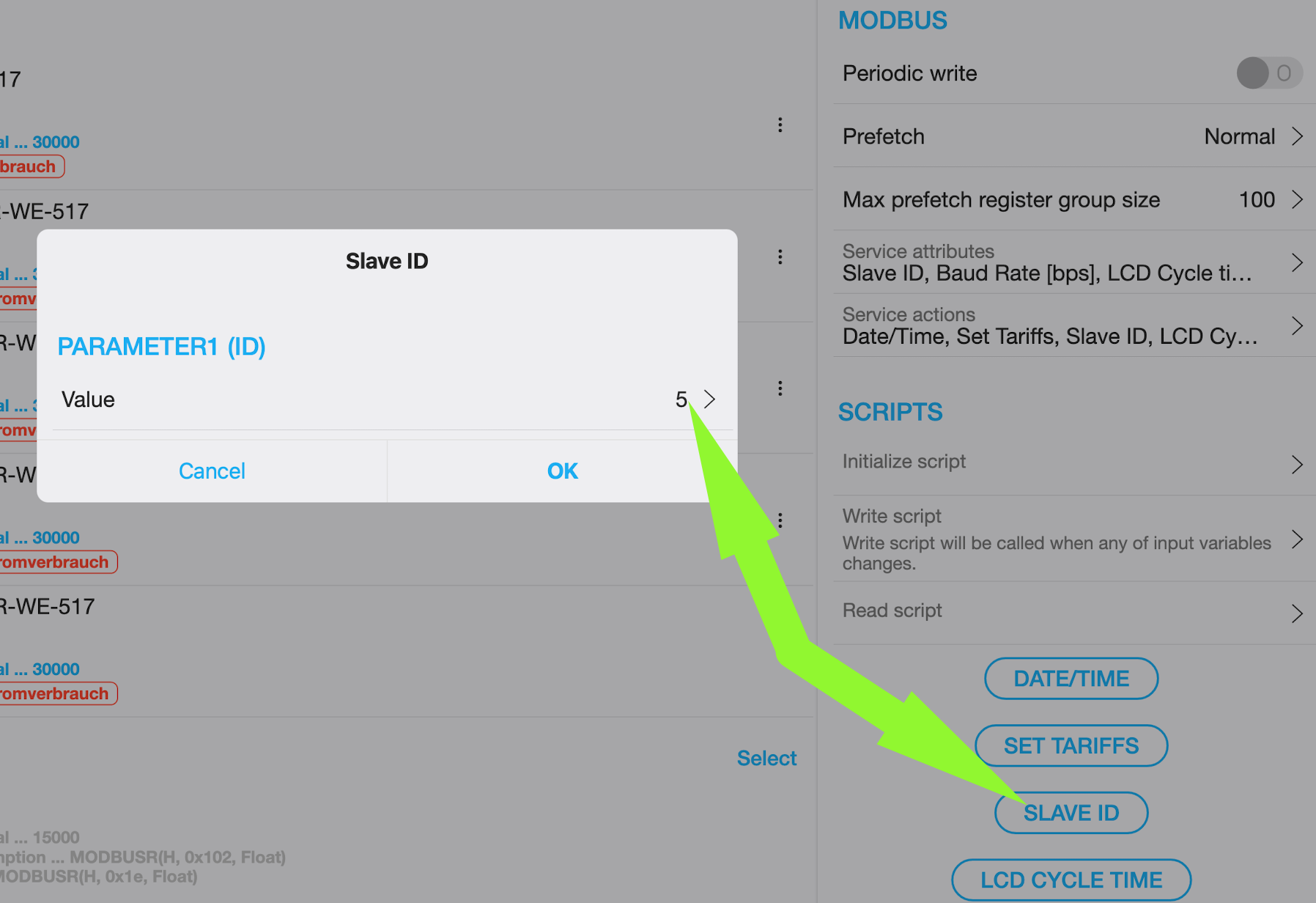

  6. Upravte Slave ID v servisním nastavení

    • Klikněte na Servisní nastavení .
    • Sjeďte dolů a klikněte na Slave ID (servisní akce „Slave ID“, nikoli konfigurační nastavení modulu).
    • Přiřaďte číslo 5 (pokud konfigurujete 5 měřičů).
    • Uložte Servisní nastavení . 2.png

  7. Připojte druhý měřič

    • Nyní připojte druhý měřič ke stejné sběrnici jako první měřič.
    • Opakujte stejnou sekvenci:
      • Zvyšte hodnotu Slave ID
      • Přejděte na Servisní nastavení
      • Posuňte se dolů
      • Klikněte na Slave ID
      • Přiřaďte číslo 4 (pokud se jedná o druhý z 5 měřičů).

  8. Opakujte pro zbývající měřiče

    • Pokračujte v nastavování každého měřiče jeden po druhém podle stejného postupu.
